大客車電控空氣懸掛實訓臺

型號：金龍大客車
規格：BCQC-XJ-03
品牌：上海博才

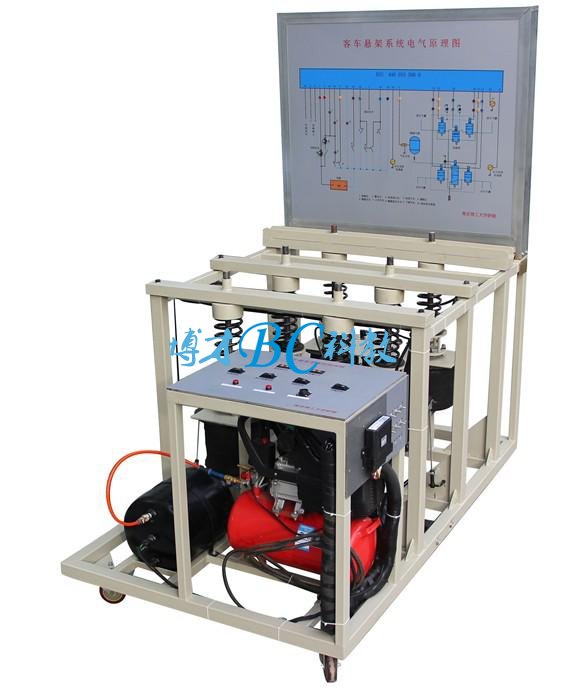

一、大客車電控空氣懸掛實訓臺簡介
    該設備采用金龍大客車空氣懸架系統為基礎，充分展示大客車空氣懸架的組成結構和工作過程。
適用于學校對空氣懸架的理論和維修實訓的教學需要。
二、大客車電控空氣懸掛實訓臺功能特點
1.真實可運行的大客車空氣懸架系統，充分展示大客車空氣懸架系統的組成結構。
2.操縱高度控制開關或調節任意懸架高度，空氣懸架ECU控制壓縮機、高度控制電磁閥、懸架減震器硬度控制器等執行元件工作，完成對空氣懸架高度和減震器硬度的調節，真實演示汽車空氣懸架系統的工作過程。
3.實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車空氣懸架系統的工作原理。
4.實訓臺面板上安裝有檢測端子，可直接在面板上檢測空氣懸架系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.實訓臺面板上安裝有故障指示燈和診斷座，可通過短接線閃爍故障碼來實現系統的自診斷功能。
6.實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、大客車電控空氣懸掛實訓臺技術規格
    外形尺寸：1200×1000×1700mm(長×寬×高)
    外接電源：交流220V±10% 50Hz
    工作電壓：直流12V
    工作溫度：-40℃～+50℃
    顏色：7032
    鋼管：40*40*3mm
    移動腳輪：100*50mm
    面板機柜：1.5mm冷板沖壓成形，背面設置維修門；
四、基本配置(每臺)

序號	名       稱	規格型號	單位	數量
1	檢測控制面板	裝有各種檢測端子以及彩色電路圖；面板：950*900*4mm	套	1
2	空氣懸架控制電腦	原車(ECU)	套	1
3	診斷座	原車	個	1
4	壓縮機	原車	臺	1
5	電磁閥控制單元	原車	套	1
6	高度控制繼電器	原車	個	1
7	高度控制開關		個	1
8	左右前懸掛控制執行器	原車	套	1
9	左右前控制傳感器	原車	套	1
10	左右后懸掛控制執行器	原車	套	1
11	左右后控制傳感器	原車	套	1
12	各種模擬開關信號裝置		套	1
13	加載模擬彈簧		套	1
14	移動臺架(帶自鎖腳輪裝置)	1200×1000×1700mm	臺	1
15	故障模擬與排除裝置		套	1
16	空壓機		套	1
17	儲氣瓶		套	1

訂貨須知：
一、① 大客車電控空氣懸掛實訓臺,大客電控懸架系統試驗臺的產品名稱與型號;② 大客車電控空氣懸掛實訓臺,大客電控懸架系統試驗臺的規格;③大客車電控空氣懸掛實訓臺,大客電控懸架系統試驗臺是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定博才公司的大客車電控空氣懸掛實訓臺,大客電控懸架系統試驗臺的型號，請按型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的博才科教專家為您審核把關。
四、如各采購單位對設備有任何疑問，請致電：021-56327980,我們將由專業技術人員為您提供有關的技術咨詢。
五、感謝您訪問我們的網站【http://www.azuxs.cn/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
